| Nama merek: | FY |
| Nomor Model: | TA-CBK-51B |
| MOQ: | 1 set |
| Ketentuan Pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Kemampuan Penyediaan: | 300 set per bulan |

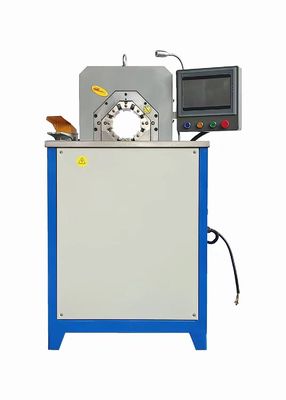

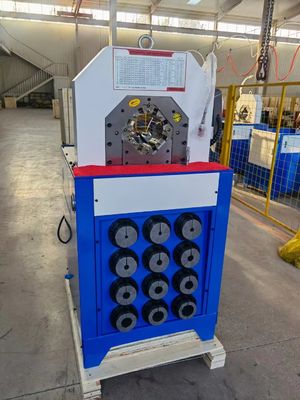

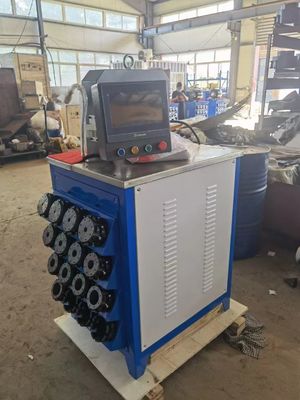

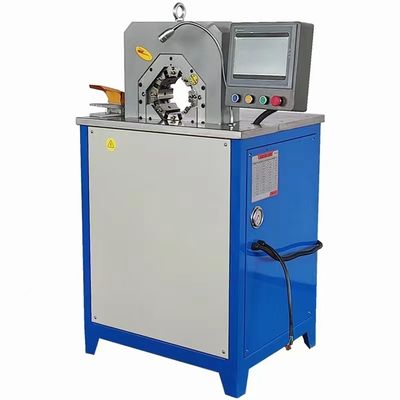

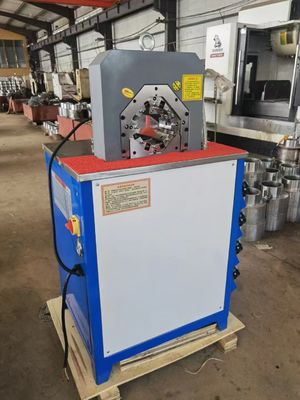

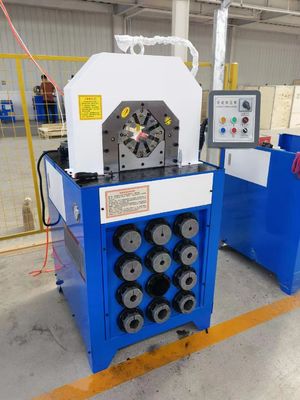

Tombol Dan Sistem Kontrol PLC 3 Inch 5.5KW CBK-120 CNC Control Hose Crimping Machine
DEKRIPSI PERANGKAT KAMI
Langkah-langkah operasi untuk menahan pipa
1. Hitung diameter luar tabung berkerut, pasang mati crimping yang sesuai, dan sesuaikan ke posisi yang sesuai.
2. Gunakan cara manual atau mekanis untuk mengelupas kulit luar tabung karet.
3. Pasang selubung logam sambungan, lalu masukkan inti besi sambungan ke lubang bagian dalam selang.
4. Hidupkan sakelar mesin crimping dan mulai tombol pengencang.Melalui dorongan silinder oli, selubung logam, tabung karet, dan inti besi digabungkan dengan erat.
5. Mulai tombol pelepas, keluarkan selang, dan selesaikan pengeritingan selang.
Mesin pengepres selang FY-CBK-120 terkenal dengan sistem kontrolnya yang cerdas dan mulut bukaan yang besar.Dengan kekuatan crimping super, selang hidrolik R15 R13 dapat dikerutkan hingga 2 inci.
FITUR UTAMA
1. Kepala tipis, mudah diumpankan untuk pemasangan tikungan;
2. Kekuatan crimping besar;
3. Akurasi tinggi.
Fitur jangkauan besarmesin crimping selang karet
1. Pengoperasian yang mudah dan portabel
2. Kecepatan cepat dan efisiensi tinggi
3. Kebisingan rendah dan biaya perawatan rendah
4. Kualitas tinggi dan harga yang menguntungkan
5. Tahan lama dan stabil
6. Umur panjang untuk digunakan
7.Memiliki berbagai macam crimping
8. Tekanan selang yang berbeda cocok
9.Memiliki kekuatan besar
Mohon pengingat
1.Sebelum menggunakan mesin, harap baca dan urus operasi manualnya.
2.Mohon konfirmasi bahwa voltase sesuai dengan standar kami
3.Mengenakan't memungkinkan anak-anak, orang tua dan orang cacat untuk menyentuh bahkan menggunakan mesin.
4.Saat mesin mati, harap matikan sumber daya.
Bagaimana Cara Mengeriting Ujung Selang Hidrolik?
1 Masukkan salah satu ujung selang hidrolik yang panjang ke dalam fitting selang hidrolik.Pastikan sudah aman di tempatnya.
2 Pasang mikrometer pada mesin penjepit selang sesuai dengan spesifikasi pabrikan untuk jenis selang dan sambungan yang Anda gunakan.Temukan spesifikasi ini di manual mesin crimping selang.
3 Tempatkan ujung fitting selang ke dalam mesin crimping dan sejajarkan tanda fitting pada mesin dengan bagian atas selang.
4 Masukkan ring kompresi ke dalam mesin crimping.
5 Aktifkan mesin selang crimping.
Penekan mesin crimping akan memberikan tekanan pada cincin kompresi, menyebabkan mekanisme kompresi menekan fitting selang hidrolik dan mengeritingnya di tempatnya.6 Ulangi proses ini dengan sisa ujung selang hidrolik
Perhatian tentang mesin crimper selang karet rentang besar
1.Motor mulai: Perhatikan arah putaran motor dan arah putaran pompa atau arah panah.
2. Sebelum operasi: Periksa tangki oli hidrolik.
3.Operasi normal: Untuk 30 menit pertama, harap jalankan setelah biasanya mulai menggunakan mesin
4. Minyak hidrolik: Tidak ada peraturan untuk katup tumpahan minyak, tekanan tertinggi tidak boleh melebihi tekanan pengenal. Bahaya tekanan! Bahaya cedera.
5.Kegagalan sistem: Jika terjadi kegagalan sistem, jangan proses secara membabi buta. Silakan sesuai dengan manual operasi atau analisis urutan untuk menangani masalah atau mencari insinyur perbaikan profesional untuk memecahkan masalah.
DATA TEKNIS
| Model | Mesin Press Selang FY-CBY-120 |
| Rentang Crimping | 6-76(mm)(1/4~3") |
| Kekuatan Crimping | 1500(T) |
| Ukuran Selang | 1/4-3(inci) |
| Maks.Pembukaan | 158mm |
| Set Mati | 15 |
|
efisiensi kerja
|
300 buah/jam |
| Tekanan Sistem | 31,5(Mpa) |
| Ketepatan | 0,01 (mm) |
| Kontrol | PLC |
| Tegangan Standar |
380V
|
| Tenaga motor | 5,5 (KW) |
| Panjang | 1000(mm) |
| Lebar | 800(mm) |
| Tinggi | 1630(mm) |
| Berat | 1250(KG) |
CATATAN
- Set die yang disesuaikan tersedia;
- Tegangan khusus110V/220V/380V/415V 50/60Hztersedia;
